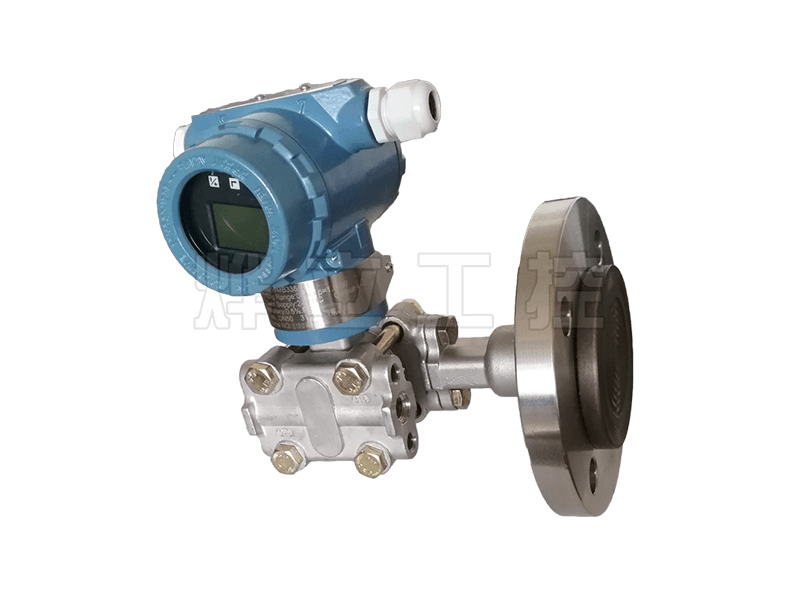

名稱：WMB3351單法蘭側裝壓力/液位變送器

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　衷心感謝您選購本公司差壓變送器，燁立是專業生產智能差壓變送器廠家，而且差壓變送器價格優惠，差壓變送器多少錢請聯系客服報價，量大從優！WMB3351單法蘭側裝差壓/壓差變送器是我公司自行開發的多功能數字化智能儀表，在采用世界先進的、成熟的、可靠的電容傳感器技術基礎上，結合先進的單片計算機技術和傳感器數字轉換技術精心設計而成。

一、工作原理簡介

壓力或差壓產生的電容差經數字化信號轉換，變?yōu)轭l率信號送到微處理器，經過微處理器運算處理后作為一個電流控制信號送到電流控制電路，轉化為4-20mA模擬電流輸出。

二、WMB3351差壓變送器技術參數：

◆液位測量精度達±0.075%~±0.5%

◆測量范圍：500mmH20至250000mmH20

◆平膜式、插入式及法蘭規格可選
◆可選灌充液，滿足不同場合測試

◆接液材質：316L不銹鋼、哈氏合金、蒙乃爾、擔及重金屬膜片可選
wmb3351單法蘭差壓變送器外形尺寸

三、WMB3351差壓變送器的特點：
壓差變送器核心部件采用十六位單片機，其強大的功能和高速的運算能力保證了差壓變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化，滿足日益提高的工業現場應用之要求。為此，軟件中應用了數字信號處理技術，使其具有優良的抗干擾能力和零點穩定性，且具備零點自動穩定跟蹤能力（ZSC）和溫度自動補償能力（TSC）。強大的界面功能無需手操器保證了良好的交互性。

性能參數

量程范圍	負壓壓差測量范圍：0 ~ 100Pa、-4MPa ~ 4MPa、0 ~ 25Mpa（可按需定制）壓力測量范圍：-100KPa ~ 40MPa（可按需定制）	壓力類型	表壓、差壓
供電輸出	4~20mA、4~20mA+HART協議（10.5V~36V，一般24V）	精度	±0.075%FS；±0.1%FS；±0.5%FS
零點溫漂	±0.25%FS/55℃	滿量程溫度影響	±0.5%FS/55℃
環境溫度	-30℃~80℃；帶液晶表頭-30℃~70℃	介質溫度	-40℃~104℃
儲存溫度	-40℃~85℃	絕緣電阻	≥100M Q/500VDC
儲存溫度	-40℃~85℃	絕緣電阻	（200MQ/250VDC）
防護等級	IP65	隔爆等級	Exd II BT6 Gb
靜壓范圍	16MPa、25MPa、40MPa	zui大過載	16MPa
長期穩定性	±0.2%FS/年	膜片材質	316L（316L噴四氟、哈C、但只適用法蘭平膜系列產品）
排氣/排液閥	316不銹鋼	O型圈	丁腈橡膠（與測量介質接觸）
灌充液	硅油	法蘭和夾塊	304不銹鋼
殼體材料	壓鑄鋁環氧樹脂涂層	電氣接口	M20×1.5內、NPT1/2內
工藝接口	M20×1.5（Male）帶焊管、304三閥組M20×1.5（Male）帶焊管	重量	3.5kg（不包含選件）
	NPT1/4（Female）、304三閥組NPT1/4（Female）、NPT1/2（Male）、NPT1/2（Female）
	G1/2（Male）帶焊管、G1/4（Male）

產品選型：

WMB3351單法蘭側裝壓力/液位變送器配件選擇

舉例：WMB3351S-DP-4E（0～20kPa）B1H J8X C1 B3
表示差壓變送器產品型號：WMB3351S-DP，量程選擇:0～1kPa…40kPa，量程調節：0～20kPa，輸出: 4～20mA+HART協議，電氣連接：3351 殼體帶顯示（M20×1.5 內），工藝接口：M20×1.5（Male）帶焊管，安裝支架：管裝平支架
訂購提示：配件需要單獨選購，詳情聯系客服。

四、性能指標

◆性能規格：
（參考條件：無遷移狀態，硅油灌充液，316L隔離膜片）
輸出信號：4~20mADC
傳輸形式：二線制

◆精度：

線性輸出：士0.075~士0.1%（對量程比為1：1）包括線性、變差、重復性的綜合誤差。

開方輸出：在輸出壓力為4~100%時，為士（0.2%的標定量程+0.05%的上限）。

◆穩定性：

對于DP量程代號3、4、5.為zui高量程的士0.2%，對于其他的量程代號，為zui高量程的士0.25%
WMB3351單法蘭側裝壓力/液位變送器實物圖
