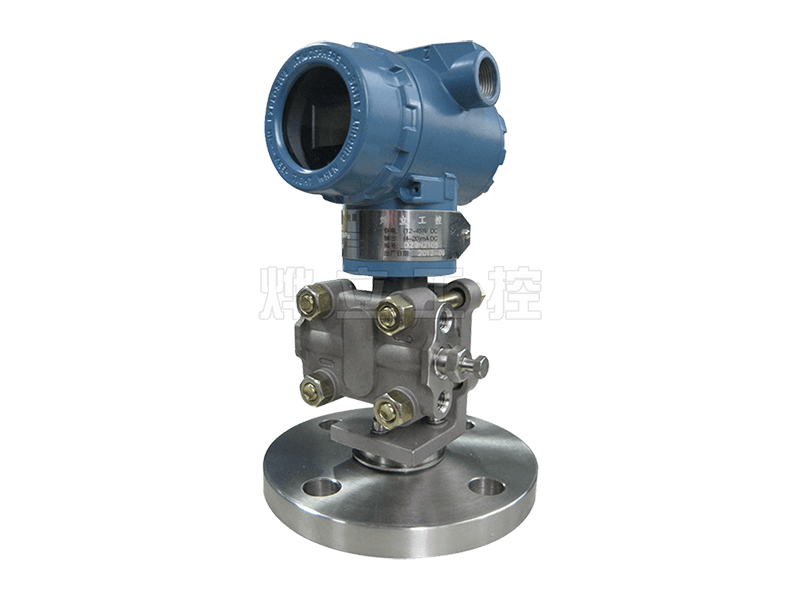

名稱：WMB3351智能可調壓力/壓差變送器

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　衷心感謝您選購本公司壓差變送器，燁立是專業生產差壓變送器廠家，而且差壓變送器價格優惠，量大從優！WMB3351系列智能可調差壓/壓差變送器是我公司自行開發的多功能數字化智能儀表，在采用世界先進的、成熟的、可靠的電容傳感器技術基礎上，結合先進的單片計算機技術和傳感器數字轉換技術精心設計而成。

一、工作原理簡介

壓力或差壓產生的電容差經數字化信號轉換，變?yōu)轭l率信號送到微處理器，經過微處理器運算處理后作為一個電流控制信號送到電流控制電路，轉化為4-20mA模擬電流輸出。

二、WMB3351差壓變送器技術參數：
WMB3351數字化·智能壓力/差壓/絕壓變送器

◆性能參數：精度±0.075%~±0.5%

◆量程比：100：1

◆負壓壓差測量范圍：0 ~ 100Pa、-4MPa ~ 4MPa、0 ~ 25Mpa（可按需定制）
◆壓力測量范圍：-100KPa ~ 40MPa（可按需定制）

◆隔離膜片：316L不銹鋼、哈氏合金、蒙乃爾、但及重金屬膜片

三、WMB3351系列差壓變送器的特點：
S-PORT串行通信口通過專用轉接模塊直接與計算機通信，上位機界面可以完成比按鍵操作更多的功能。壓差變送器接專用Hart模塊可以實現數字信號遠傳，或構建Hart工業局域網。信號轉換、信號采集與處理及電流輸出控制采用了一體化設計，使結構更加緊湊可靠。

四、性能指標

◆使用條件：總體防護性能符合：IP67（相關參數）

◆電源電壓：12V~45VDC本安防爆型產品須由相應的安全柵供電（標準為24VDC，無負載可工作于12VDC，帶液晶表頭不低于16VDC）。
◆信號輸出：4-20mA+Hart

◆產品使用環境：

使用溫度：-25℃~+85℃
貯藏溫度：-40℃~+104℃
濕度：0～90%

◆防爆型產品使用環境條件：

溫度：-25℃~40℃
相對濕度：5%~95%
大氣壓力：86~106KPa
◆本安型產外配安全柵參數：Uo≤28VDC、lo≤30mA、Po≤0.84W

性能參數

量程范圍	負壓壓差測量范圍：0 ~ 100Pa、-4MPa ~ 4MPa、0 ~ 25Mpa（可按需定制）壓力測量范圍：-100KPa ~ 40MPa（可按需定制）	壓力類型	表壓、差壓
供電輸出	4~20mA、4~20mA+HART協議（10.5V~36V，一般24V）	精度	±0.075%FS；±0.1%FS；±0.5%FS
零點溫漂	±0.25%FS/55℃	滿量程溫度影響	±0.5%FS/55℃
環境溫度	-30℃~80℃；帶液晶表頭-30℃~70℃	介質溫度	-40℃~104℃
儲存溫度	-40℃~85℃	絕緣電阻	≥100M Q/500VDC
儲存溫度	-40℃~85℃	絕緣電阻	（200MQ/250VDC）
防護等級	IP65	隔爆等級	Exd II BT6 Gb
靜壓范圍	16MPa、25MPa、40MPa	zui大過載	16MPa
長期穩定性	±0.2%FS/年	膜片材質	316L（316L噴四氟、哈C、但只適用法蘭平膜系列產品）
排氣/排液閥	316不銹鋼	O型圈	丁腈橡膠（與測量介質接觸）
灌充液	硅油	法蘭和夾塊	304不銹鋼
殼體材料	壓鑄鋁環氧樹脂涂層	電氣接口	M20×1.5內、NPT1/2內
工藝接口	M20×1.5（Male）帶焊管、304三閥組M20×1.5（Male）帶焊管	重量	3.5kg（不包含選件）
	NPT1/4（Female）、304三閥組NPT1/4（Female）、NPT1/2（Male）、NPT1/2（Female）
	G1/2（Male）帶焊管、G1/4（Male）

產品選型：

WMB3351智能可調壓力/壓差變送器配件選擇

舉例：WMB3351S-DP-4E（0～20kPa）B1H J8X C1 B3
表示差壓變送器產品型號：WMB3351S-DP，量程選擇:0～1kPa…40kPa，量程調節：0～20kPa，輸出: 4～20mA+HART協議，電氣連接：3351 殼體帶顯示（M20×1.5 內），工藝接口：M20×1.5（Male）帶焊管，安裝支架：管裝平支架
訂購提示：配件需要單獨選購，詳情聯系客服。
