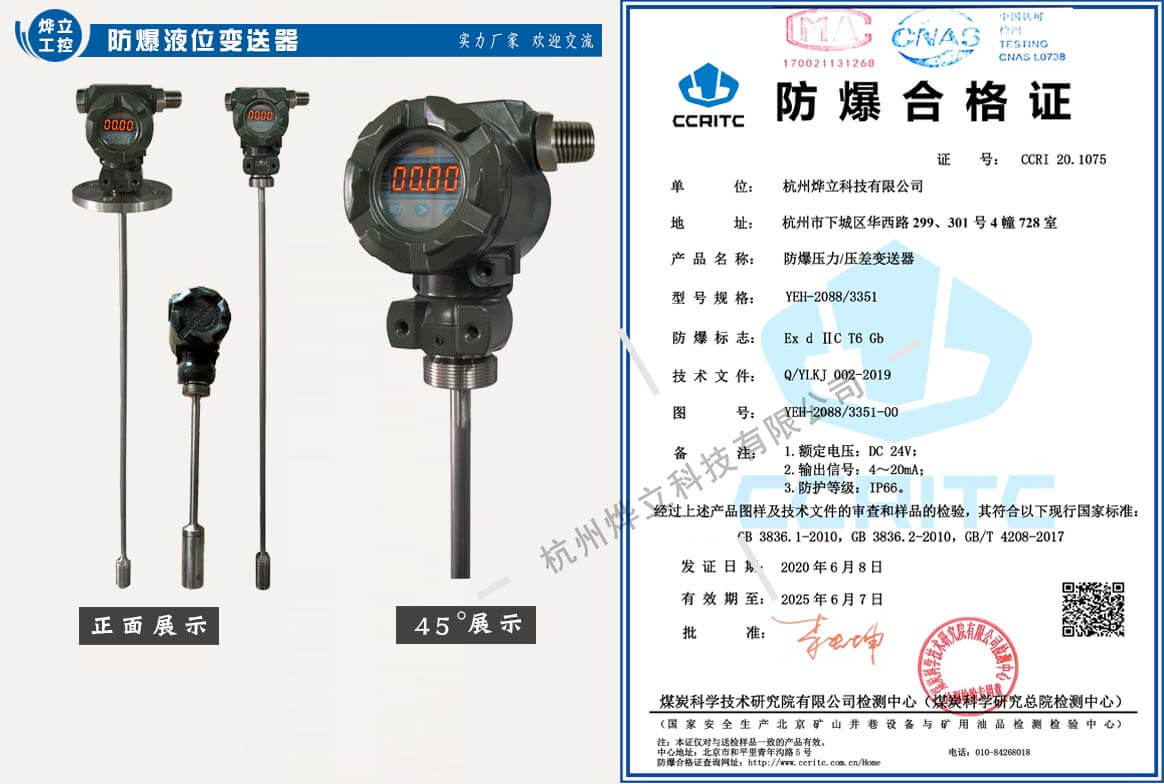

防爆直插式液位變送器
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-10-22
衷心感謝您選購本公司防爆直插式液位變送器，燁立是專業生產插入式液位計廠家，而且投入式液位計價格優惠，投入式液位計報價請聯系客服，量大從優！液位變送器壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸電流信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。該YEH-2088直插式防爆
防腐抗堵不銹鋼液位變送器系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。
本產品符合GB 3836.1-2000 《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB 3836.4-2000 《爆炸性氣體環境用電氣設備 第４部分：本質安全型＂i＂》標準相應規定。可定制防爆等級：Ex d IIC T6 Gb。
|
檢驗報告 |
|
產品名稱： |
防爆壓力/差壓變送器 |
|
型號規格： |
YEH-2088/3351 |
|
委托單位： |
杭州燁立科技有限公司 |
|
檢驗類別： |
型式檢驗 |
煤炭科學技術研究院有限公司檢測中心(原煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)
（壓力/液位變送器防爆合格證，注：檢測報告詳見下方 “附件1、附件2”）
主要技術參數：
測量范圍： 0 - 2m（可按需定制）
zui大過載： 不超過管長
測量形式： 引壓式
精度等級： 0.5%F•S
電源電壓： 24VDC（12V、36V）
輸出：4-20MA（二線制）、0-5V、1-5V、0-10V、0-20MA、RS485
負載電阻： ≤500Ω
測量介質： 各種對304、316L不銹鋼無腐蝕性液體
長期穩定性： ±0.2% F•S/年
環境相對濕度： 0～95%
補償溫度： 0～100℃
工作溫度： -20～100℃（高溫可按需定制，zui高1500℃）
工作壓力： 常壓
變送器的準確度等級：
0.1級，基本誤差為±0.1%；
0.25級，基本誤差為±0.25%；
0.5級，基本誤差為±0.5%（基本誤差以量程的百分數表示）。
⑷ 熱零點漂移
在環境溫度偏離參比工作條件溫度時，變送器的零點漂移應不大于0.03%FS/℃。
⑸ 熱靈敏度漂移
在環境溫度偏離參比工作條件溫度時，變送器的滿量程漂移應不大于0.03%FS/℃。
⑹ 絕緣電阻
在參比工作條件下，變送器各端子對地之間的絕緣電阻不得低于20MΩ/250V。
⑺ 防爆性能
儀器防爆性能符合ExiaⅡCT4的要求。
⑻ 多級電氣保護。
2 外形及安裝
外形結構見圖1，插入式防爆外測液位計
（316L軟線投入式）由殼體、放大器、接線端子、防護帽、316L導線等組成，根據用戶的需要可以選用指針表，智能表頭顯示。
3 安裝方法
⑴ 選擇易于操作、維護的地方進行安裝；
⑵ 應盡量遠離振動源安裝；
⑶ 應盡量遠離熱源的地方；
⑷ 投入式液位變送器安裝時，金屬探頭要沉入容器底部。
現場安裝實物參考
4 電氣連接
打開儀表后蓋（接線端子面），見接線端子，電源連接見下圖：
安裝示意圖參考
6 安全使用注意事項
⑴ 搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。
⑵ 變送器進壓口內有隔離膜片，切勿人為用異物觸碰。
⑶ 電氣連接請嚴格遵照接線方法，插入式防爆外測液位計
接線錯誤會造成放大電路的損壞。
⑷ 投入式液位變送器安裝，請勿利用導線吊裝產品之外的重物。
⑸ 探頭定期清淤，以免進壓口阻塞。
⑹ 導線為特制防水導線，安裝、使用過程中應杜絕磨損、刺破、劃傷導線，若現場存在以上問題，導線應采取保護措施。此類問題的發生造成故障的，廠家維修時要收取導線的費用。
⑺ 安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理。
附件1---
煤炭科學技術研究院有限公司檢測中心
檢驗報告
NO：202054086
第 1 頁共 6 頁
|
產品名稱 |
防爆壓力/差壓變送器 |
型號規格 |
YEH-2088/3351 |
|
防爆標志 |
Ex d IIC T6 Gb |
檢驗類別 |
型式檢驗 |
|
委托單位 |
杭州燁立科技有限公司 |
郵政編碼 |
/ |
|
生產單位 |
杭州燁立科技有限公司 |
聯系電話 |
0571-86695413 |
|
到樣日期 |
2020.4. 21 |
樣品狀態 |
適檢 |
|
樣品數量 |
3 |
樣品編號 |
2020054086-1?3 |
|
檢驗日期 |
2020.4.23?2020.6. 12 |
檢驗地點 |
防爆電氣檢驗室 |
|
檢驗項數 |
8 |
生產日期 |
/ |
|
檢驗依據 |
GB 3836.1-2010《爆炸性環境 第1部分：設備 通用要求》
GB 3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》
GB/T 4208-2017《外殼防護等級（IP代碼)》 |
檢
驗
結
果 |
依據檢驗依據所列項目要求，所檢樣品檢驗合格；
詳細檢驗結果見第3?5頁。
檢驗專用章
簽發日期2020年6月16日
|
|
備注 |
/ |
附件2---
防爆合格證
證號：CCRI 20.1076
|
單 位： |
杭州燁立科技有限公司 |
|
地 址： |
杭州市下城區華西路299、301號4幢728室 |
|
產品名稱： |
防爆壓力/差壓變送器 |
|
型號規格： |
YEH-2088/3351 |
|
防爆標志： |
Ex d IIC T6 Gb |
|
技術文件： |
Q/YLKJ 002-2019 |
|
圖 號： |
YEH-2088/3351-00 |
|
備 注： |
1.額定電壓： DC 24V、DC 12V、DC 3.6V;
2.輸出信號：4~20mA、MODBUS、 RS485 協議、HART 協議;
3.防護等級:：IP66。
|
經過上述產品圖樣及技術文件的審查和樣品的檢驗，其符合以下現行國家標準：GB 3836. 1-2010; GB 3836. 2-2010;GB/T 4208-2017
發 證 日 期：2020 年 6 月 16 日
有 效 期 至：2025 年 6 月 15 日
煤炭科學技術研究院有限公司檢測中心(煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)
注：本證僅對與送檢樣品一致的產品有效。
中心地址：北京市和平里青年溝路5號 電話：010-89268018
防燥合格證查詢網址：http://www.ccritc.com.cn/Home
