| 檢驗報告 | |
| 產品名稱： | 防爆電磁流量計 |
| 型號規格： | YEH-LDBE-50 |
| 委托單位： | 杭州燁立科技有限公司 |
| 檢驗類別： | 型式檢驗 |
|
口徑
|
DN4 - DN1200
|
|
精度
|
±0.5%、±1.0% |
|
電極材料
|
316、316L、Hb、Hc、Ti、Ta、Pt
|
|
內襯材料
|
聚氯丁橡膠、聚氯酯橡膠、聚四氟乙烯（F4）、F46、PFA、PE
|
|
介質
|
導電性液體（含固液兩相）
|
|
測量誤差
|
±0.5%、±1.0%流量（按口徑分）
|
|
介質電導率
|
>5us/cm（水>20us/cm）
|
|
流速范圍
|
0.3-10.0m/s（流量單位可選）
|
|
連接法蘭
|
HG20592-97、GB9112-2000、DIN、ANSI、JIS
|
|
介質溫度
|
-25℃至+80℃（橡膠襯里65℃）
|
|
額定電壓
|
0.6MPa-4.0MPa（更高壓力可定做）
|
|
輸出信號
|
4~20mA電流輸出、0-5KHz頻率/脈沖輸出
|
|
防護等級
|
IP65，IP67，IP68（分體）
|
|
網絡功能
|
MODBUS、RS-232、RS-485、HART通訊接口
|
|
應用
|
酸、堿、給排水、食品、紙漿等
|
|
顯示
|
流量、正反累積流量、正反累積量差、百分比、空管比、流速
|
|
語言
|
中文/英文
|
|
供電電源
|
220VAC、24VDC |
|
組裝形式
|
一體式、分體式 |
| 安裝方式 | 法蘭式、夾持式 |
| 防爆等級 | Ex d ia[ia Ga] q IIC T6 Gb |
|
管道安裝類型
|
前后直管段要求 | |
|
前直管段（L1）
|
后直管段（L2）
|
|
| 水平管 |
5D
|
3D
|
| 彎管 |
5D
|
3D
|
| 擴口管 |
10D
|
5D
|
| 閥門下游 |
10D
|
5D
|
|
收縮管
|
10D
|
5D
|
| 泵下游 |
15D
|
5D
|
| 混合液 | 30D | 5D |
|
口徑
|
公稱壓力（MPa）
|
外形尺寸
|
連接尺寸 | |||
| L | H | D | K | n-φ | ||
|
10
|
4.0
|
200
|
275
|
90
|
60
|
4×14
|
|
15
|
4.0
|
200
|
280
|
95
|
65
|
4×14
|
|
20
|
4.0
|
200
|
290
|
105
|
75
|
4×14
|
|
25
|
4.0
|
200
|
300
|
115
|
85
|
4×14
|
|
32
|
4.0
|
200
|
325
|
140
|
100
|
4×18
|
|
40
|
4.0
|
200
|
335
|
150
|
110
|
4×18
|
|
50
|
4.0
|
200
|
350
|
165
|
125
|
4×18
|
|
65
|
1.6
|
250
|
370
|
185
|
145
|
4×18
|
|
80
|
1.6
|
250
|
385
|
200
|
160
|
8×18
|
|
100
|
1.6
|
250
|
405
|
220
|
180
|
8x18
|
|
125
|
1.6
|
250
|
435
|
250
|
210
|
8x18
|
|
150
|
1.6
|
300
|
465
|
285
|
240
|
8×22
|
|
200
|
1.6
|
350
|
520
|
340
|
295
|
8×22
|
|
250
|
1.6
|
450
|
575
|
395
|
350
|
12×23
|
|
300
|
1.6
|
500
|
630
|
445
|
400
|
12×23
|
|
350
|
1.0
|
500
|
690
|
505
|
460
|
16×23
|
|
400
|
1.0
|
600
|
750
|
565
|
515
|
16×26
|
|
450
|
1.0
|
600
|
800
|
615
|
565
|
20×26
|
|
500
|
1.0
|
600
|
855
|
670
|
620
|
20×26
|
|
600
|
1.0
|
600
|
965
|
780
|
725
|
20×30
|
|
700
|
1.0
|
700
|
1080
|
895
|
840
|
24×30
|
|
800
|
0.6
|
800
|
1200
|
1015
|
950
|
24×35
|
|
900
|
0.6 |
900
|
1300
|
1115
|
1050
|
28×35
|
| 1000 | 0.6 | 1000 | 1415 | 1230 | 1160 | 28×35 |
|
公稱通徑
|
外形尺寸 |
重理（Kg）
|
|||
| H | A | L | φD | ||
|
10
|
220
|
90
|
85
|
50
|
4.8
|
|
15
|
220
|
90
|
85
|
50
|
4.8
|
|
25
|
238
|
108
|
95
|
68
|
4.9
|
|
40
|
256
|
126
|
105
|
86
|
5.6
|
|
50
|
269
|
139
|
120
|
99
|
6.8
|
|
65
|
288
|
158
|
120
|
118
|
7.6
|
|
80
|
302
|
182
|
160
|
132
|
10.2
|
|
100
|
325
|
195
|
180
|
155
|
13.4
|
|
125
|
345
|
215
|
230
|
176
|
18.0
|
|
150
|
370
|
270
|
230
|
200
|
24.5
|
| 200 | 450 | 340 | 300 | 280 | 45.0 |
|
序號
|
型號
|
規格代碼 |
說明
|
|
A
|
YEH-LDBE-J
|
法蘭式電磁流量計
|
|
|
YEH-LDBE-F
|
夾持式電磁流量計
|
||
|
B
|
傳感器口徑
|
DN10-2000
|
|
|
C
|
電極材料 | 1 |
0Cr18Ni14Mo2Ti（316L）
|
| 2 |
Hc
|
||
| 3 |
Hb
|
||
| 4 |
Ti
|
||
| 5 |
Ta
|
||
| 6 |
Pt
|
||
| 7 |
不銹鋼涂覆碳化鎢
|
||
| 8 |
其他
|
||
|
D
|
傳感器與轉換器組合形式
|
Y |
一體式
|
| F |
分體式
|
||
|
E
|
襯里材料
|
1 |
聚四氟乙烯（PTFE）
|
| 2 |
聚乙烯（PE）
|
||
| 3 |
橡膠
|
||
| 4 |
F46（+不銹鋼網，DN50以上）
|
||
| 5 |
PFA（+不銹鋼網，DN50以上）
|
||
| 6 |
其他
|
||
|
F
|
公稱壓力
|
1 |
4.0MPa（DN10-50）
|
| 2 |
1.6MPa（DN65-150）
|
||
| 3 |
1.0MPa（DN200-1000）
|
||
| G |
電源
|
A |
220VAC
|
| D |
24VDC
|
||
| F |
特殊
|
||
|
H
|
工作溫度
|
1 |
≤80℃
|
| 2 |
≤120℃
|
||
|
I
|
密封等級
|
1 |
IP65（防噴水型）
|
| 2 |
IP67（防浸水型）
|
||
| 3 |
IP68（防潛水型）
|
||
|
J
|
接地環
|
0 | 無 |
| 1 |
一般
|
||
| 2 |
帶頸
|
||
| 3 |
保護
|
||
| 4 |
接地電極
|
||
|
K
|
防爆等級
|
0 |
0無
|
| 1 |
Ex d ia[ia Ga] q IIC T6 Gb
|
||
| L | zui大流量 | ---- | （m/h） |
|
電極材料
|
耐腐蝕性能
|
|
0Cr18Ni14Mo2Ti（316L）
1Cr18Ni9Ti（304）
|
用于工業用水、生活用水、污水、具有弱腐蝕性的介質，可廣泛用于石油、化工尿素、維尼綸等工業
|
|
不銹鋼涂覆碳化鎢
|
用于無腐蝕，強磨損性介質 |
|
哈氏合金B(yǎng)（He）
|
對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸，磷酸，有機酸等非氧化性酸、堿、非氧化性鹽液的腐蝕
|
|
哈氏合金C（HC）
|
能耐氧化性堿。如硝酸、酸或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性的鹽類。如Fu3+，Cu2+，或含其他氧化劑的腐蝕。如高于常溫的次氬酸鹽溶液、油水的腐蝕
|
|
鈦（Ti）
|
能耐油水、各種氯化物和次氯化鹽、氧化性酸、有機酸、堿等的腐蝕。不耐較純的
還原性酸（如硫酸、鹽酸）的腐蝕，但如果酸中含有氫化劑時，則腐蝕在為降低。
|
|
擔（Ta）
|
具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質腐蝕。
|
| 鉑（Pt） | 幾乎適用于所有化學物質，但不適用于王水和銨鹽 |
|
材料
|
主要性能
|
適用范圍
|
|
聚胺脂橡膠
|
1.很好的耐磨性能
2.耐酸、堿性能差
|
<45℃測中性強磨損的煤漿、泥漿和礦漿
|
|
天然橡膠（軟橡膠）
|
1.有較好的彈性、耐磨性
2.耐一般的弱酸、弱堿的腐蝕
|
<80℃測水、污水
|
|
耐酸橡膠（硬橡膠）
|
1.能耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉（鉀）的腐蝕
2.不耐強氧化劑的腐蝕
|
-25℃~+90℃測一般的酸、堿、鹽溶液
|
| 產品名稱 | 防爆電磁流量計 | 型號規格 | YEH-LDBE-50 |
| 防爆標志 | Ex d ia[ia Ga] q IIC T6 Gb | 檢驗類別 | 型式檢驗 |
| 委托單位 | 杭州燁立科技有限公司 | 郵政編碼 | / |
| 生產單位 | 杭州燁立科技有限公司 | 聯系電話 | 0571-86695413 |
| 到樣日期 | 2020.4. 21 | 樣品狀態 | 適檢 |
| 樣品數量 | 3 | 樣品編號 | 2020054087-1?3 |
| 檢驗日期 | 2020.4.21?2020.6. 2 | 檢驗地點 | 防爆電氣檢驗室 |
| 檢驗項數 | 16 | 生產日期 | / |
| 檢驗依據 |
GB 3836.1-2010《爆炸性環境 第1部分：設備通用要求》 GB 3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》 GB 3836.4-2010《爆炸性環境 第4部分：由本質安全型“i”保護的設備》
GB/T 3836. 7- 2017《爆炸性環境 第7部分：由充砂型“q”保護的設備》
GB/T 4208-2017《外殼防護等級（IP代碼)》 |
||
|
檢 驗 結 果 |
依據檢驗依據所列項目要求，所檢樣品檢驗合格； 詳細檢驗結果見第3?7頁。 檢驗專用章 簽發日期2020年6月3日 |
||
| 備注 | / | ||

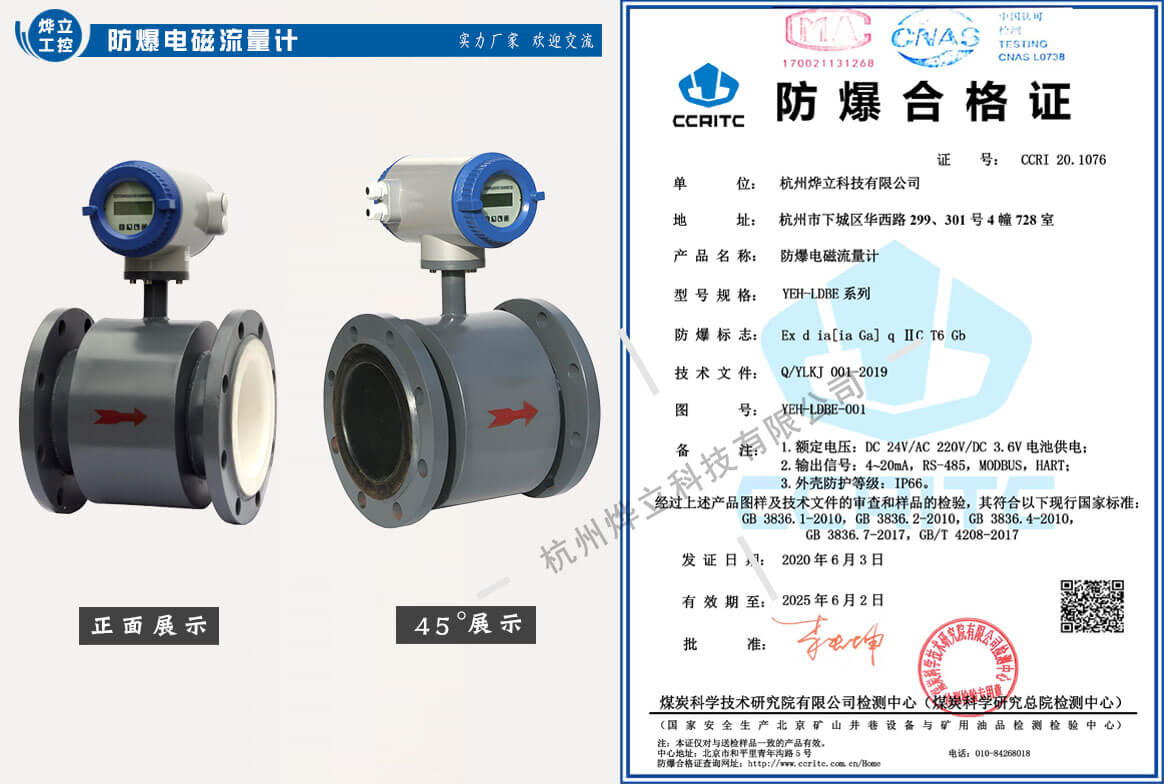

| 單 位： | 杭州燁立科技有限公司 |
| 地 址： | 杭州市下城區華西路299、301號4幢728室 |
| 產品名稱： | 防爆電磁流量計 |
| 型號規格： | YEH-LDBE系列 |
| 防爆標志： | Ex d ia[iaGa] q IIC T6 Gb |
| 技術文件： | Q/YLKJ 001-2019 |
| 圖 號： | YEH-LDBE-001 |
| 備 注： |
1.額定電壓：DC 24V/AC 220V/DC 3.6V電池供電;
2.輸出信號：4~20mA，RS-485，MODBUS，HART; 3.外殼防護等級：IP66。 |
